DTS(DTS 광센서 온도 감시 시스템)

• DTS 광센서 온도감시 시스템은 광케이블을 이용하여 대규모 설비의 온도를 사각지대 없이, 상시 측정하여 온도가 상승 하는지 자동 감시 하는 시스템.
• DTS 광센서 온도감시 시스템은 기존의 화재감지 시스템과 달리 화재가 발생하기이전에 이상 고온이나, 발열발생 여부를 24시간 자동 감지하여 알람을 발생함.
• 광센서 케이블은 전기나 신호선을 사용하지 않으며, 광을 신호로 사용하기 때문에 전기/자기장의 영향을 전혀 받지 않으며, 악조건의 환경(지하, 수중, 먼지 발생지역)에서도 성능의 저하 없이 설비를 감시할 수 있음.
• 알람이 발생한 경우, Visible/Audible 운용자에게 통지 하거나, SMS로 전송 또는 상위 시스템으로 이벤트를 전송(Modbus, Relay 접점 등) 할 수 있음.

DTS

• 설비, 환경, 건축 관리에 필요한 온도, 진동, 압력, 음향 등 다양한 Data를 광케이블을 적용한 시스템으로 측정, 관리
• 광케이블 및 측정 설비의 기술 발달에 의한 다양한 방면의 산업분야에 적용 中
• 사람이 접근하기 힘든 부분, 기존의 방법으로 적용이 불가한(시공, 금액) 부분
• 관리는 필요하나 점검이 어려운 사각지대 해소, 인력 점검으로 Data 신뢰가 떨어지는 부분(일, 월, 분기 Manning 점검 → 실시간)

• 광케이블로 온도, 진동, 음향, Strain, Warping, 레벨 등 측정
• 광케이블 자체 Sensing 및 부속 계측기에 의한 우수한 확장성
• Utility 설비, 건축, Plant등 모든 분야에 적용 가능
• 실시간 측정 및 Intelligent software의 Data 분석, 직감적인 MMI 구성
• Sensor부에 전원, Transducer, Hardwire가 필요 없는 Simple한 구성
• Gas, Chemical, 충전부, 폭발위험 지역에 설치가 가능한 안전성
• 고객의 현장에 맞는 관리 Solution 제공

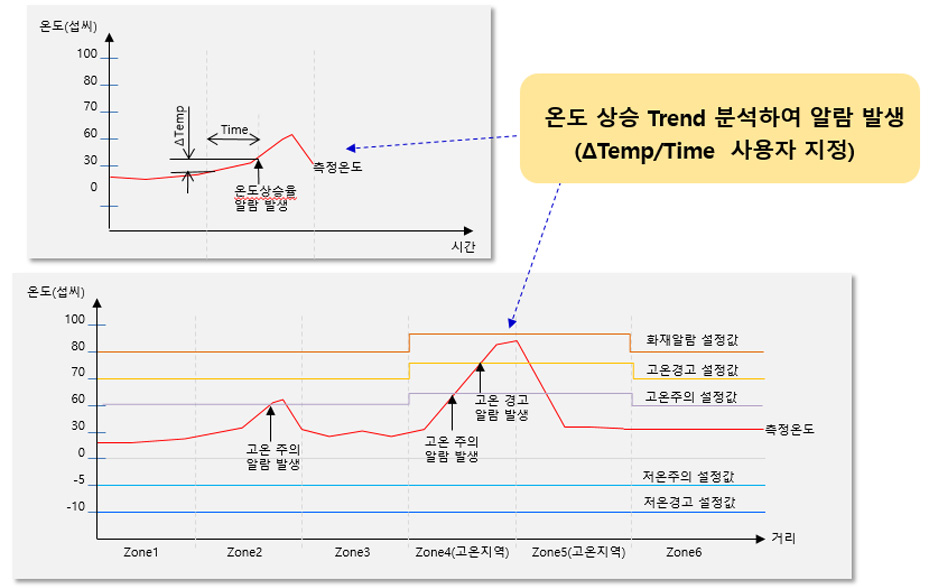

• 상한(UCL), 하한(LCL) 및 Trend 분석에 의한 이상 징후 사전 감지
• 측정 오류 및 점검 환경에 따른 근무자 안전사고 방지

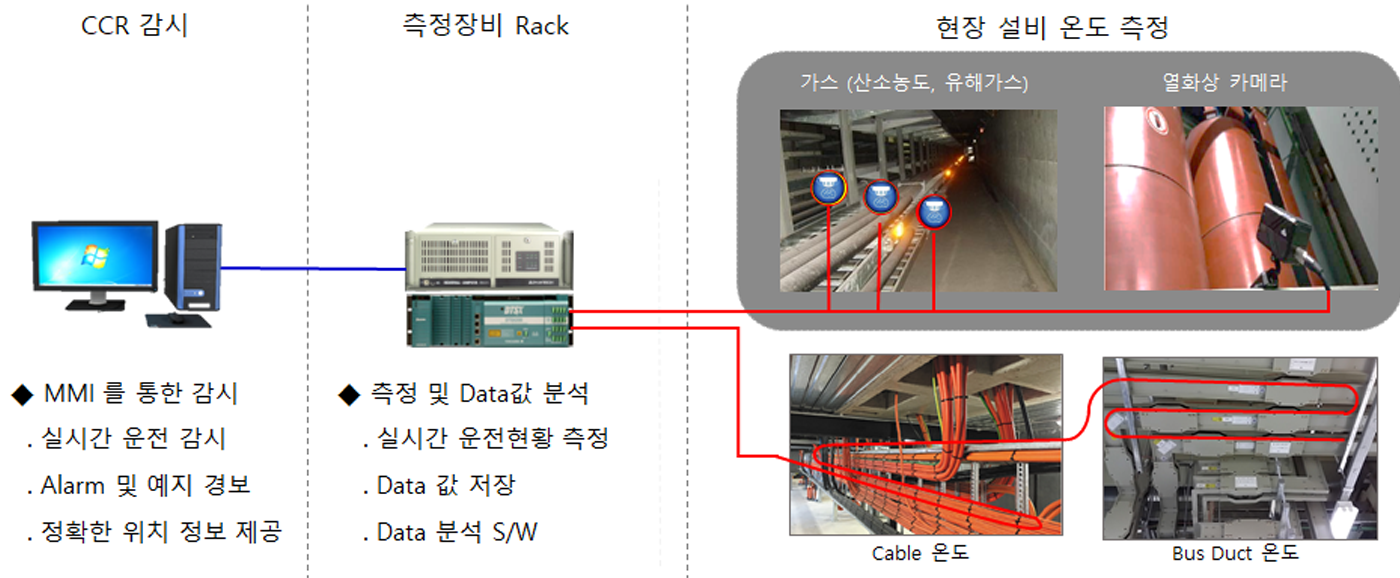

DTS 측정 개념

• 사용자의 Needs에 맞게 다양한 측정 방법 적용
  • 온도 측정 + Sensor 추가 가스, 열화상 온도측정 및 이미지

DTS SYSTEM 구성

모니터링(Software), DTS(측정장비), 광케이블(감지부)

• 측정장비(DTS)로부터 데이터를 받아서 표시 및 상위 프로그램과 연동하는 모니터링
• 신호 측정 센서와 광케이블에 연결되어 데이터를 측정하는 DTS 본체
• 온도 및 신호 측정을 위하여 감지하는 센서

•

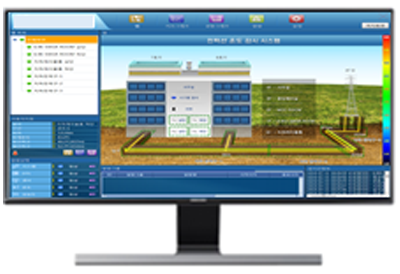

  Monitoring (Software)

  측정된 결과를 현장 설비에 맞추고 기타 소프트웨어와 연동하여 모니터링

•
  Monitoring (Software)

  측정된 결과를 현장 설비에 맞추고 기타 소프트웨어와 연동하여 모니터링

•
  Monitoring (Software)

  측정된 결과를 현장 설비에 맞추고 기타 소프트웨어와 연동하여 모니터링

•

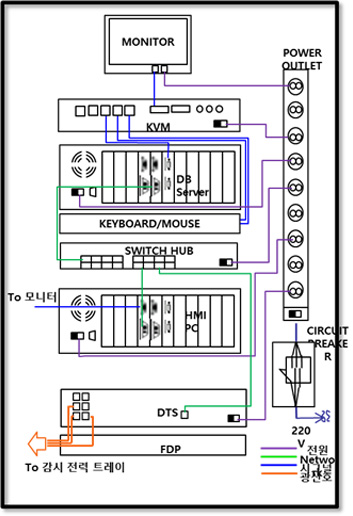

• • HMI Monitor 그래픽 환경의 설비 감시 화면 제공
  • KVM / 키보드 / 마우스 DB 서버와 HMI PC의 모니터 선택 기능 제공
  • DB 서버 측정 데이터 수집, 처리, DB 저장 기능 제공
  • 네트워크 장비 DTS, DB 서버, HMI PC, 중앙 감시용 HMI PC를 네트웍 연결
  • DTS (Distributed Temperature Sensing) 온도를 측정하는 Unit
  • FDP (Fiber Distribution Panel) 광센서 케이블 연결용 장치
  • 전원 : 발주사에서 지정한 분전반에서 UPS 전원 사용
•

DTS DTS 설비 사양

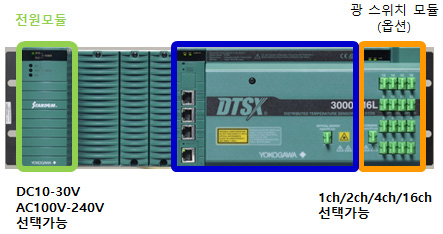

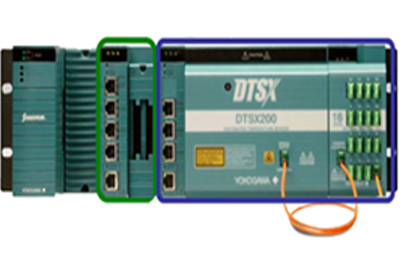

DTSX Specification

다양한 거리 별 제품군
• DTSX3000-S ~10㎞
• DTSX3000-N ~16㎞
• DTSX3000-M ~30㎞
• DTSX3000-L ~50㎞
DTS : Distributed Temperature Sensor

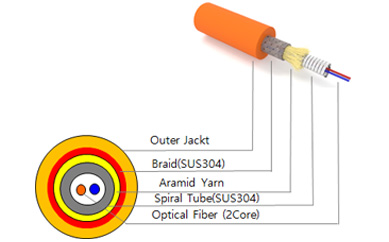

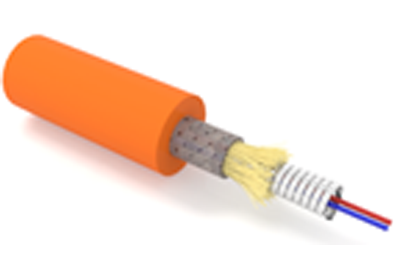

DTS 광케이블 Spec

센서용 광케이블의 요구사항
• 1. 외부 충격에 광섬유를 안전하게 보호 SUS304 Armored+Yarn+Braid 보호층 구조
• 2. 피복 : 난연(LSZH), 자외선차단(UV) 기능 추가

BUS-DUCT 온도감시

• 부스덕트 시스템은 많은 전력케이블을 대폭 감소할 수 있는 효과적인 전력 설비
• 대용량 전류를 전송에 사용하며 중요 시설에 설치하기에 높은 수준의 안정성 요구
• 광케이블에 의한 온도감시 시스템으로 전 회선 온도감시가 최적의 솔루션
• 전 구간 1M 단위로 온도를 분석하여 사고 예방 솔루션

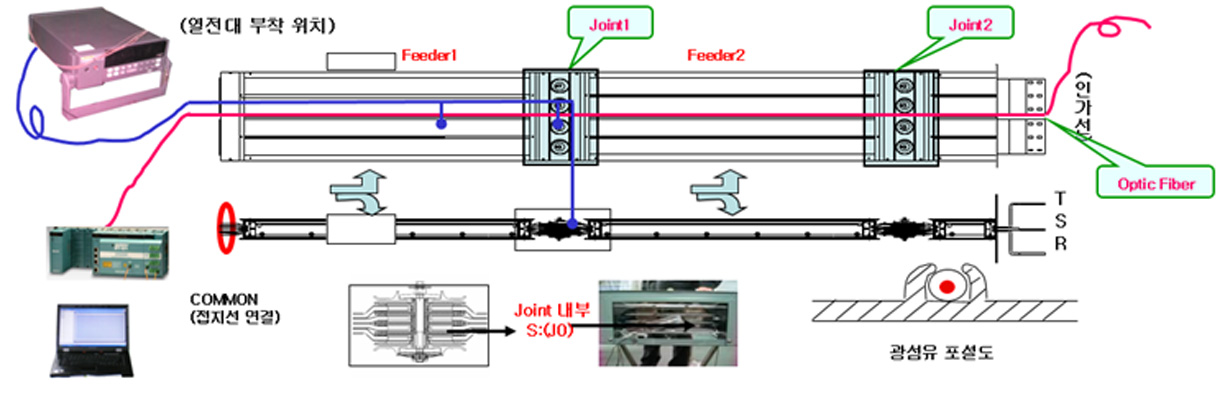

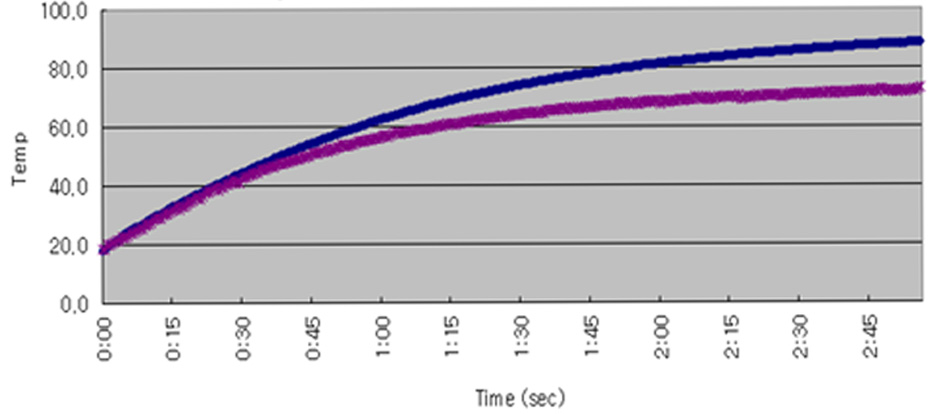

Bus Duct 온도 비교 시험(DTS vs Joint 내부)

시간	0.0 Hr	1.0Hr	2.0Hr	3.0Hr
Joint 내부(℃)	18.2	62.4	81.3	88.3
DTS (℃)	18.6	56.5	68.4	72.5

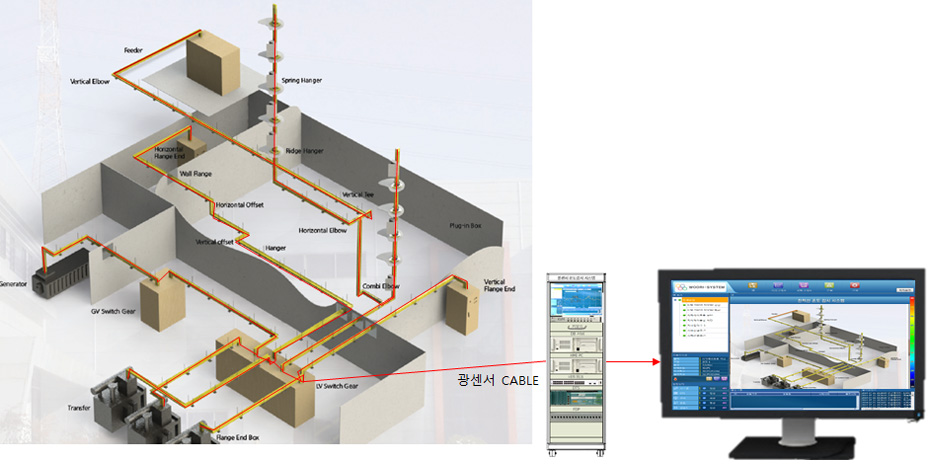

Bus Duct 온도 구성도

• 현장 설치 구조를 컴퓨터 맵으로 모델링
• 전 구간에 1M 단위로 온도 분석
• 맵과 현장 시설물과의 위치 매핑
• 온도 알람 발생하면 사용자 경고 및 알람 정보 표시
• 알람 정보 및 이력 레포트
• 감시 정보 데이터 5년 이상 검색 가능
• 온도정보 색상으로 표시

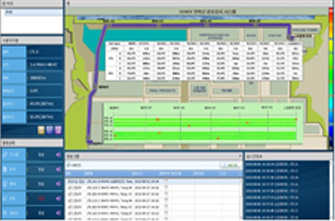

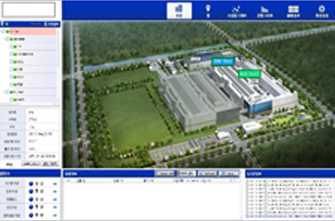

DTS MMI 구성

• 현장 맞춤 MMI 화면 구성 전체 Lay out, Section 別 감시화면 구성


• 설비別 상세 온도 분포 확인 이상 발생 위치 정확한 확인 및 빠른 후속 조치 가능


• 운전정보 실시간 확인 가능 다양한 분석 Tool을 활용한 이상 징후 사전 Catch



예지 경보 Monitoring System

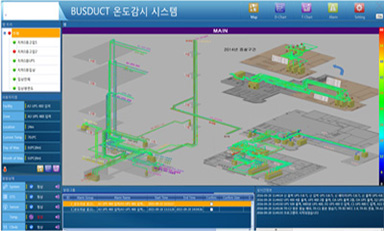

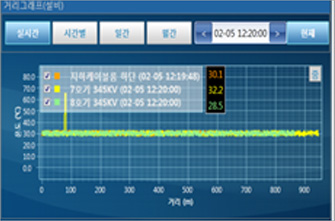

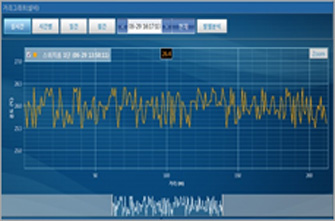

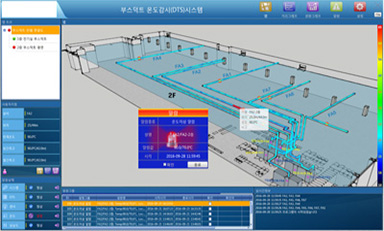

DTS 감시화면
